各種鋼管的壁厚/a_常用鋼管壁厚

大家好，今天我來給大家講解一下關于各種鋼管的壁厚/a的問題。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓我們一起來看看吧。

文章目錄列表:

1.熱鍍鋅鋼管壁厚標準
2.焊接鋼管壁的厚度對照表是什么？

熱鍍鋅鋼管壁厚標準

鍍鋅鋼管厚度國家標準如下圖：熱鍍鋅管，為提高鋼管的耐腐蝕性能，對一般鋼管進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

擴展資料

公稱壁厚：mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5；

系數：c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

注：鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。鍍鋅管鋼的牌號：Q215A；Q215B；Q235A；Q235B。

參考資料百度百科-熱鍍鋅管

焊接鋼管壁的厚度對照表是什么？

鍍鋅鋼管?chē)?guó)標厚DN15-國標厚度2.75，DN20-國標厚度2.75，DN25-國標厚度3.25，DN32-國標厚度3.5，DN40-國標厚度3.5，DN50-國標厚度3.5，DN65-國標厚度3.5，DN80-國標厚度4，DN100-國標厚度4，DN125-國標厚度4.5，DN150-國標厚度4.5，DN200-國標厚度6.0。

鍍鋅鋼管技術要求

1、牌號和化學成分

鍍鋅鋼管用鋼的牌號和化學成分應符合GB/T3091所規定的黑管用鋼的牌號和化學成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

（a） 帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB 822的規定。

（b）鋼制管接頭應符合YB 238的規定；可鍛鑄鐵管接頭應符合YB 230的規定。

4、力學性能 鋼管鍍鋅前的力學性能應符合GB 3091的規定。

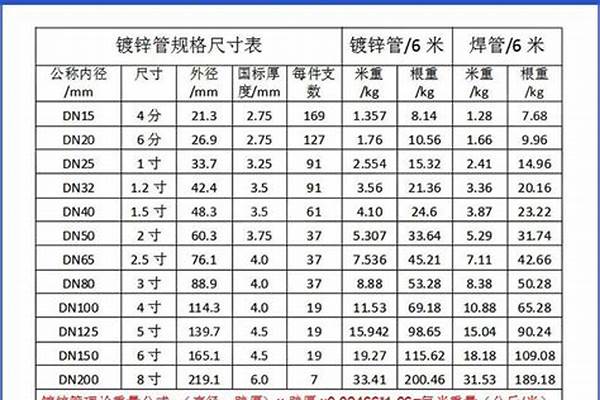

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

好了，今天關于“各種鋼管的壁厚/a”的探討就到這里了。希望大家能夠?qū)Α案鞣N鋼管的壁厚/a”有更深入的認識，并且從我的回答中得到一些幫助。
