焊管的常用規格/a_常用焊管規格表

大家好，今天我想和大家探討一下“焊管的常用規格/a”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓我們一起來探討吧。

文章目錄列表:

1.焊接鋼管壁的厚度對照表是什么？
2.焊管的分類
3.直縫焊管尺寸標準

焊接鋼管壁的厚度對照表是什么？

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)\x0d\\x0d\規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公稱內徑英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（熱鍍鋅） 36.12216.72 \x0d\\x0d\鍍鋅鋼管常用規格\x0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\x0d\MMMMMM普通鋼管加厚鋼管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\說明：W=C*[0.02466*(D-S)*S] \x0d\ W--鍍鋅管每米重量：kg/m\x0d\ C--鍍鋅管比黑鐵管增加的重量系數\x0d\ D--黑鐵管的外徑\x0d\ S--黑鐵管的壁厚\x0d\\x0d\W=0.02466*S*(公稱外徑-S)\x0d\鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06\x0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\x0d\\x0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \x0d\鋼的密度為： 7.85g/cm3 \x0d\鋼材理論重量計算 \x0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \x0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各種鋼材理論重量計算公式如下： \x0d\名稱（單位） \x0d\計算公式 符號意義 計算舉例 \x0d\圓鋼 盤條（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直徑mm \x0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺紋鋼（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 斷面直徑mm \x0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方鋼（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 邊寬mm \x0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 邊寬mm \x0d\d= 厚mm \x0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角鋼 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 對邊距離mm \x0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角鋼 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 對邊距離mm \x0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等邊角鋼 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \x0d\b= 邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \x0d\不等邊角鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \x0d\B= 長邊寬 \x0d\b= 短邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\x0d\槽鋼 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \x0d\工字鋼（kg/m） \x0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \x0d\鋼板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\鋼管（包括無縫鋼管及焊接鋼管（kg/m） \x0d\W= 0.02466 ×S （D _ S ） \x0d\D= 外徑 \x0d\S= 壁厚 \x0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

焊管的分類

采用B系列鋼管的法蘭，應在公稱尺寸DN的數值后標記B以示區別。但采用A系列鋼管的法蘭，不必在公稱尺寸DN的數值后標記A。

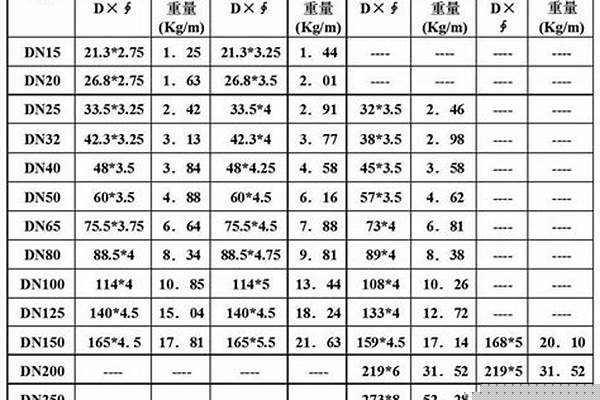

工程管徑對照表

擴展資料

一般來說，管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）;

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑 x 壁厚的形式，例De25 x 3;

3、D一般指管道內徑;

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）;

5、φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 x 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑 x 壁厚”。例如φ108 x 4，φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑 x 壁厚。例如φ60.5 x 3.8;

6、DN為Nominal diameter意思是公稱直徑;

7、De為external diameter意思是外徑;

8、Dgdiametergong（漢語拼音“公”的聲母）這下你就明白了，Dg是國產貨，有中國特色的國產貨，現在都不用了。

直縫焊管尺寸標準

又分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管、腳手架管和螺旋焊管。

一般焊管：一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造。也可采用易于焊接的其它軟鋼制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有一定要求，通常交貨長度為4-10m，常要求定尺（或倍尺）交貨。焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際的不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

鍍鋅鋼管：為提高鋼管的耐腐蝕性能，對一般鋼管（黑管）進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。

吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理。

電線套管：也就是普通碳素鋼電焊鋼管，用在混凝土及各種結構配電工程，常用的公稱直徑從13-76mm。電線套套管壁較薄，大多進行涂層或鍍鋅后使用，要求進行冷彎試驗。

公制焊管：規格用作無縫管形式，用外徑*壁厚毫米表示的焊接鋼管，用普通碳素鋼、優質碳素鋼或普能低合金鋼的熱帶、冷帶焊接，或用熱帶焊接后再經冷撥方法制成。公制焊管分普能和薄壁、普通用作結構件，如傳動軸，或輸送流體，薄壁用來生產家具、燈具等，要保證鋼管強度和彎曲試驗。

托輥管：用于帶式輸送機托輥電焊鋼管，一般用Q215、Q235A、B鋼及20鋼制造，直徑63.5-219.0mm。對管彎曲度、端面要與中心線垂直、橢圓度有一定要求，一般進行水壓和壓扁試驗。

變壓器管：用于制造變壓器散熱管和其它熱交換器，采用普通碳素鋼制造，要求進行壓扁、擴口、彎曲、液壓試驗。鋼管以定尺或倍尺交貨，對鋼管彎曲度有一定要求。

異型管：由普通碳結結構鋼及16Mn等鋼帶焊制的方形管、矩形管、帽形管、空膠鋼門窗用鋼管，主要用作農機構件、鋼窗門等。

電焊薄壁管：主要用作制作家具、玩具、燈具等。近年來不銹鋼帶制作的薄壁管應用很廣，高級家具、裝飾、欄柵等。

螺旋焊管：是將低碳碳素結構鋼或低合金結構鋼鋼帶按一定的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成，它可以用較窄的帶鋼生產大直徑的鋼管。螺旋焊管主要用于石油、天然氣的輸送管線，其規格用外徑*壁厚表示。螺旋焊管有單面焊的和雙面焊的，焊管應保證水壓試驗、焊縫的抗拉強度和冷彎性能要符合規定。 （1）按工藝分——電弧焊管、電阻焊管（高頻、低頻）、氣焊管、爐焊管

（2）按焊縫分——直縫焊管、螺旋焊管 （1）簡單斷面鋼管——圓形鋼管、方形鋼管、橢圓形鋼管、三角形鋼管、六角形鋼管、菱形鋼管、八角形鋼管、半圓形鋼圓、其他

（2）復雜斷面鋼管——不等邊六角形鋼管、五瓣梅花形鋼管、雙凸形鋼管、雙凹形鋼管、瓜子形鋼管、圓錐形鋼管、波紋形鋼管、表殼鋼管、其他 1.普通碳素鋼電線套管（GB/T3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。

2.直縫電焊鋼管（YB242-63）是焊縫與鋼管縱向平行的鋼管。通常分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管等等。

3.承壓流體輸送用螺旋縫埋弧焊鋼管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。鋼管承壓能力強，焊接性能好，經過各種嚴格的科學檢驗和測試，使用安全可靠。鋼管口徑大，輸送效率高，并可節約鋪設管線的投資。主要用于輸送石油、天然氣的管線。

4.承壓流體輸送用螺旋縫高頻焊鋼管（SY5038-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接的，用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強，塑性好，便于焊接和加工成型；經過各種嚴格和科學檢驗和測試，使用安全可靠，鋼管口徑大，輸送效率高，并可節省鋪設管線的投資。主要用于鋪設輸送石油、天然氣等的管線。

5.一般低壓流體輸送用螺旋縫埋弧焊鋼管（SY/T5037-2000）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。

6.一般低壓流體輸送用螺旋縫高頻焊鋼管（SY5039-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接用于一般低壓流體輸送用螺旋縫高頻焊鋼管。

7．樁用螺旋焊縫鋼管（SY5040-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面埋弧焊接或高頻焊接制成的，用于土木建筑結構、碼頭、橋梁等基礎樁。

直縫焊管規格表

產品規格 米重 支重 產品規格 米重 支重

Φ159×4.0×12000 15.29 183.48 Φ224.5×7.0×12000 41.00 492.00

Φ159×4.5×12000 17.15 205.80 Φ224.5×8.0×12000 46.66 559.92

Φ159×5.0×12000 18.99 227.88 Φ224.5×9.0×12000 52.27 627.24

Φ159×5.5×12000 20.82 249.84 Φ224.5×10.0×12000 57.83 693.96

Φ159×6.0×12000 22.64 271.68 Φ273×5.0×12000 33.05 396.60

Φ159×6.5×12000 24.45 293.68 Φ273×5.5×12000 36.28 435.36

Φ159×7.0×12000 26.24 314.88 Φ273×6.0×12000 39.51 474.12

Φ219.1×4.5×12000 23.82 285.84 Φ273×6.5×12000 42.72 512.64

Φ219.1×5.0×12000 26.40 316.80 Φ273×7.0×12000 45.92 551.04

Φ219.1×5.5×12000 28.97 347.64 Φ273×8.0×12000 52.28 627.36

Φ219.1×6.0×12000 31.53 378.36 Φ273×9.0×12000 58.60 703.20

Φ219.1×6.5×12000 34.08 408.96 Φ273×10.0×12000 64.86 778.32

Φ219.1×7.0×12000 36.61 439.32 Φ323.9×5.5×12000 43.19 518.28

Φ219.1×8.0×12000 41.65 499.80 Φ323.9×6.0×12000 47.04 564.48

Φ219.1×9.0×12000 46.63 559.56 Φ323.9×6.5×12000 50.88 610.56

Φ219.1×10.0×12000 51.57 618.84 Φ323.9×7.0×12000 54.71 656.52

Φ224.5×4.5×12000 26.63 319.56 Φ323.9×8.0×12000 62.32 747.84

Φ224.5×5.0×12000 29.53 354.36 Φ323.9×9.0×12000 69.89 838.68

Φ224.5×6.0×12000 35.29 423.48 Φ323.9×10.0×12000 77.41 928.92

Φ224.5×6.5×12000 38.15 457.80
